Классическая тройка из тяжелых бомбардировщиков межконтинентального применения, ракет наземного базирования и субмарин с баллистическими ракетами на борту формируют ядерный потенциал Российской Федерации. Ниже будет приведена подробная информация об истоках ПЛ с ядерным оружием, а именно об атомоходах проекта 667а.
История создания
Вообще, возникновение самой идеи о постройке подлодки, вооружённой баллистическими ракетами, связано с одним интересным фактом. Он заключается в превосходстве США перед СССР в данной сфере.
Ведь, как известно, начиная с конца 50-х до конца следующей декады в Америке успели сконструировать 4 типа стратегических ядерных ПЛ. Это были:
- USS George Washington – главный корабль в серии из 5 атомоходов;
- Ethan Allen;
- Will Rogers;
- Lafayette.
Каждый из них входил в систему «Поларис» (американская ядерная программа тех времён), будучи вооружёнными баллистическими ракетами дальнего и ближнего действия. Всего в этот период ВМС США насчитывали 41 подводный ракетоносец. Они располагали 656 ракетами в сумме.
В СССР того времени были лишь 37 единиц такой техники и всего 104 ракеты, которые могли запускаться только с поверхности воды. Разумеется, такой расклад не устраивал советское правительство. Это дало толчок всей корабельной и ракетостроительной промышленности к созданию отечественной ПЛ, сопоставимой с зарубежными аналогами.
Так родился проект 667. На борту должны были размещаться баллистические ракеты Р-21 крупного размера, выпускающиеся из ракетного комплекса (РК) Д-4. Однако проект остановился на этапе проектирования из-за выявленных недочетов и появления новых ракет и комплексов.
Поэтому было решено доработать проект 667 на 667а, в котором применялись малогабаритные Р-27, стартующие с Д-5.
Главным конструктором назначили С. Н. Ковалева, по проектам которого были построены 92 субмарины.
После выполнения технического проекта (1962 год), в 1963 году были внесены поправки в вооружение. Спустя три года начались испытания первой модели К-137 «Ленивец», в ходе которых была достигнута скорость в 28,3 узла, вместо планируемых 25.
В 1967 году К-137 официально встал в строй ВМФ СССР. Именно субмарины этого проекта стали самыми многочисленными во флоте страны (в боевой готовности были 34 единицы). В последствии ПЛ проекта 667а модифицировались, получая, в основном, новое ракетное вооружение.
Описание
Новая подводная лодка атомная с ракетами баллистическими (ПЛАРБ – официальное название) проекта 667а получила двойной корпус. Легкий корпус изготовлен из стали, а прочный из маломагнитной стали. Толщина прочного корпуса 40 мм, а его цилиндрическая форма составляла около 9,5 метров в диаметре. Стальные переборки, способные выдержать 10 атмосфер, делят АПЛ на:
- носовой отсек торпедного вооружения;
- отсек для аккумуляторов и размещения экипажа;
- центральный пост;
- два отсека с размещением ракетного комплекса Д-5 “сухого” типа;
- дизельный отсек;
- отсек атомного реактора;
- два отсека с паротурбинным оборудованием;
- отсек для электродвигателя.
В процессе строительства подлодок типа «Навага» (ещё одно название проекта 667а) использовались и дорабатывались технологии понижения уровня шума.
Ещё одной особенностью АПЛ данной модели является эшелонное расположение агрегатов. Такое размещение обусловлено тем, что каждая силовая установка находится в отдельном отсеке. Благодаря этому облегчается техническое обслуживание, а поломка не будет мешать другим устройствам, работать, т. к. они изолированы.
Подготавливая проект, конструкторы позаботились об условиях для экипажа.
Поэтому в ПЛ «Навага» превосходные условия для личного состава. Каждый из жилых отсеков имеет своё кондиционирование и звукоизоляционные технологии. Служащие на субмарине могут разместиться в малых кубриках, рассчитанных на нескольких человек или отдельных каютах.
Для офицеров предусмотрена кают-кампания, а для мичманского и старшинского состава впервые выделена отдельная столовая, при необходимости это помещение превращается в спортивный зал и кинотеатр. Инженерные сети, вроде проводов, труб и т. д. тщательно скрыты. Наличие таких условий просто необходимо в автономном плавании, ведь психологическое давление довольно велико.
Тактико-технические характеристики «Наваги»
Габариты «Наваги» внушительны. Ведь в длину она составляет около 128 метров при ширине чуть меньше 12 метров. Надводное водоизмещение – 7640 тонн, а подводное 11500 тонн. Во время надводного хода подлодка оседает примерно на 8 метров от поверхности воды.
На своей рабочей глубине в 320 метров «Навага» развивает скорость в 16 узлов. Всплывая на поверхность, она может выдать до 26 узлов. Максимально возможно погрузиться на 400 метров.
Экипаж может находиться в подлодке до 60 дней.
Субмарина приводится в движение разными типами энергетических установок (ЭУ). Главная ЭУ представлена двумя автономными блоками. Каждый блок состоит из водо-водяного реактора (использующего воду, как замедлитель и теплоноситель), паротурбинной установки и турбогенератора с автономным приводом. В сумме такая установка выдает около 52 тыс. л. с. Оба атомных реактора размещены в защищенном 7 отсеке субмарины, а парогенераторы, их аппаратура и оборудование находится в 8 и 9 отсеке.
Для помощи основной ЭУ в ПЛ предусмотрена многофункциональная дизель-электрическая установка. Она состояла из двух дизель-генераторов, под которые был выделен 6 отсек подводной лодки проекта 667а.
От этих ДГ работает аккумуляторная станция, заряжая свинцово-кислотные аккумуляторы, размещённые во втором отсеке. Задачи аккумуляторных батарей и дизель-генераторов это обеспечение АПЛ электричеством в случае неисправности реактора.
На борту ПЛ «Навага» установлено довольно продвинутое, для своего времени, радиоэлектронное оборудование. В него вошли информационно-управляющая система «Туча», гидроакустический комплекс «Керчь» и радиолокационный комплекс «Альбатрос» и многое другое.
В ПЛ, разного года выпуска, отличались навигационные системы. К примеру, в самых последних моделях, выпущенных в конце 80-х годов и позднее, применялась уже спутниковая навигация.
Вооружение
Ракетный комплекс Д-5 состоит из 16 шахт с размещенными в них ракетами РСМ-25, массой 14,2 т. Дальность полета ракеты 2400 км, подготовка к запуску занимает до 8 минут по нормативам, высота траектории до 620 км. Сами ракеты имеют отделяющую моноблочную боеголовку мощностью 1 Мт в тротиловом эквиваленте.
Ракетный комплекс Д-5 позволяет вести залповый огонь с интервалом в 8 секунд, что успешно испытывалось на практике. Пуск совершался с глубины 40-50 метров.
Из торпедного оружия на ПЛ 667а установлены два типа торпедных аппаратов на носу. 4 крупнокалиберных (533 мм) ТА для противокорабельных торпед и 2 меньших по калибру аппарата (450 мм) для противолодочных торпедо-ракет. Общий боекомплект составлял 20 единиц.
Для защиты с воздуха использовались передвижные ЗРК типа «Стрела», работающие с воздушными целями.
Модификации
Отечественные подводные лодки «Мурена», «Груша», «Кальмар» и «Дельфин» – это модификации проекта 667а. Все они представляли мощь ядерного потенциала СССР и России в дальнейшем. Кроме того, на одной из представительниц проекта 667БДРМ, названной «Новомосковск», удалось получить уникальный опыт.
Дело в том, что, принимая участие в операции «Бегемот-2», ракетный отсек подводной лодки проекта 667б был опустошён полностью. Это означает, что были выпущены все 16 ракет дальнего действия. Такое достижение никогда не повторялось ни АПКр российского ВМС, ни зарубежными подводными ракетоносцами.
Среди всей этой техники 667 проекта следует подчеркнуть уникальность модернизированного проекта 667ат АПЛ «Груша». В отличие от других представителей, носивших баллистические ракеты, эта субмарина обладала комплексом дозвуковых крылатых ракет С-10 «Гранат».
Основное применение АПКр «Груша» находила у берегов США в качестве средства патрулирования и наблюдения. Однако внедрение новых технологий гидролокации в этой стране позволило обнаруживать субмарину, в настоящее время эта функция возложена на другие малошумные типы подводных лодок.
Из-за чего следовало увеличить дистанцию от берега, а это, в свою очередь, означало увеличение дальности поражения ракет. Так, на свет появилась «Мурена» с меньшей шумностью и усовершенствованным Р-29 на борту.
Последней модификацией 667а является лодки проекта 667БДРМ «Дельфин».
С его борта возможен пуск не только баллистических ракет Р-29РМ, но и искусственных спутников. Он был совершён на уже знакомой АПЛ «Новомосковск». Находясь в подводном положении, она выпустила ракету-носитель с первым ИСЗ производства Германии. Ещё один пуск был сделан ракетой «Штиль-1», поднявший на околоземную орбиту ещё один искусственный спутник Земли.
АПЛ проекта 667БДРМ обладают высоким потенциалом модернизации, поэтому, начиная с 2012 года, идёт перевооружение и ремонт субмарин этого типа. Кроме того, в 2011 году конструкторы смогли создать новую версию старой Р-29РМУ2, применявшейся на борту «Дельфина». Разработка получила название Р-29РМУ2.1. Новая ракета способна нести 12 ядерных блоков малого класса и обходить более современные и совершенные противоракетные комплексы.
Видео
Атомные подводные лодки с ядерным оружием на борту сами по себе - произведение искусства водоизмещением в несколько тысяч тонн. Подлодки «судного дня» - оружие во всех смысла уникальное. Технические решения по обеспечению живучести, вооружение и средства контроля обстановки и связи - не просто отдельные узлы и агрегаты, а десяток работ профильных НИИ и предприятий. Именно благодаря тому, что при проектировании субмарин разработчики учли потенциал для модернизации, многие из подлодок времен «холодной войны» возвращаются в строй после переоснащения современным оборудованием и вооружением.
Специалисты уверены - сравнительно небольшая работа по модернизации позволит на протяжении десятилетий обеспечивать ядерный паритет и неотвратимость ответного ядерного удара в случае агрессии против России, а переоборудование субмарин под использование глубоководных аппаратов позволит решать узкоспециализированные задачи на большой глубине.Потенциальная угроза
Для любого вероятного противника боевое дежурство ракетного подводного крейсера стратегического назначения - головная боль, переходящая в мигрень. Степень опасности таких подводных лодок, а точнее, ракет с ядерной боевой частью в их отсеках для вооружения, очень емко описывает один зарубежный термин. «Неприемлемый ущерб» в понимании зарубежных военных, прежде всего, связан с самой возможностью нанесения полномасштабного ядерного удара всей «ядерной триадой» - с воздуха, суши и моря.Вследствие этого, размыта и величина «неприемлемого ущерба». Однако специалисты отмечают, что для американских военных - главного оппонента Советского Союза в «холодной войне», главным страхом были и остаются подводные лодки, способные нанести удар неожиданно, находясь при этом в непосредственной близости от границ страны.
Лодка получила прочный корпус, покрытый специальным материалом для снижения шумности и заметности, переработанную силовую установку, и знаменитый на весь мир отсек для вооружения - тот самый «горб» на несколько десятков метров позади рубки, в котором хранятся межконтинентальные баллистические ракеты. Эксперты и историки флота отмечают, что несмотря на частичное сходство АПЛ второго и третьего поколения, по уровню технологических решений «Дельфин» смог бы потягаться с лунной программой или созданием перспективной орбитальной станции.Уничтожение и рекорд
Запуск таких ракет в боевых условиях может проходить без всплытия субмарины на поверхность с глубины до 50 метров, а дальность полета ракеты ограничивается отметкой в 9 с небольшим тысяч километров. «Дельфину», кстати, принадлежит совершенно уникальный ракетный рекорд стратегического назначения, повторить который военно-морской флот зарубежных государств до сих пор не сумел.Как многие уже успели догадаться, речь идет об уникальной операции «Бегемот-2», в основу которой заложили худший сценарий развития международного кризиса, при котором от экипажа подводного крейсера требовалось не просто осуществить пуск ракеты, а выпустить в направлении условного противника весь возимый боекомплект субмарины. 16 баллистических ракет с интервалом в несколько секунд работы из надводного положения улетели в сторону условного противника, а подводная лодка К-407 и ее экипаж застолбили за собой звание первых в мире по подобным операциям. Впрочем, уникальные операции подлодке этого проекта предстоит проводить и в ближайшем будущем.
Из «стратега» в «диверсанты»
Однако, несмотря на эти сложности, атомный разведчик-диверсант уже вышел на ходовые испытания, и по их завершению будет принят в состав флота. Словосочетание «разведчик-диверсант» в этом контексте употребляется специально, ведь в качестве основного вооружения К-64 теперь выступают не огромные баллистические ракеты, способные стереть с поверхности планеты целые страны, а глубоководные аппараты. Главное предназначение таких глубоководных модулей - противодействий любым попыткам внедриться в каналы связи и управления, т.н «жучки» на подводных кабелях. Особенность глубоководных аппаратов, «запускаемых» с борта подводной лодки состоит не столько в том, на какую глубину такая техника может погружаться, а в том, насколько автономно и длительно такая техника может работать.
Специалисты отмечают, что подводная лодка в этом случае будет служить лишь носителем, а после отделения глубоководных аппаратов сможет «уйти домой» и вернуться в район уже после того, как глубоководные разведчики выполнят всю работу. Эксперты отмечают, что действовать уникальной субмарине предстоит, в том числе, в арктических широтах. Именно к этому региону с недавнего времени приковано пристальное внимание ведущих мировых держав - колоссальные залежи полезных ископаемых и территориальные претензии некоторых государств еще не раз окажутся в новостных заголовках.
Кроме выполнения задач в интересах Минобороны России, морские глубинные беспилотники смогут заниматься геологоразведкой и другой научной работой. Помимо прочего, такую субмарину можно будет задействовать и в поисково-спасательных операциях - например, осуществлять обследование затонувших кораблей или разбившихся авиалайнеров. Специалисты не исключают, что в будущем по мере строительства новых ракетных крейсеров стратегического назначения и ввода субмарин в эксплуатацию подводный флот специального назначения может быть увеличен, ведь задач, для решения которых требуется глубоководная техника и соответствующие корабли-носители с каждым годом, становится все больше.
В Советском Союзе прекрасно понимали насколько важно иметь в постоянной боевой готовности мощный ракетно-ядерный подводный флот, способный в любой момент нанести вероятному противнику невосполнимый ущерб. Начатая в середине 70-х годов работа по созданию подводного ракетоносца нового поколения была ответом СССР на создание в США атомных подводных ракетоносцев типа «Огайо». В сентябре 1975 года правительственным решением дан старт работ в этом направлении, результатом которых стал проект отечественного ракетоносца третьего поколения 667БДРМ.
Для скорейшего достижения поставленной цели конструкторы ЦКБМТ «Рубин» не стали изобретать велосипед. Основные усилия были приложены к модернизации уже существующего проекта ракетоносца проекта 667БДР «Кальмар».
Эта подводная лодка относился к кораблям второго поколения, однако по многим техническим и технологическим параметра конструкция корабля позволяла добиться существенной модернизации. Внеся существенные коррективы в существующий проект, советским конструкторам удалось получить практически новый боевой корабль. Основными акцентами в новом проекте стали:
- внедрение технических средств уменьшения гидроакустической шумности лодки;
- адаптация корпуса и систем лодки под новые виды вооружений;
- установка новых навигационных систем, средств управления и обнаружения целей.
С этой целью специалистами КБ и судостроителями было изготовлено огромное количество экспериментальных стендов, на которых проходили проверку новые звукопоглощающие устройства, средства снижения виброизоляции. Активно велись работы по снижению гидролокационной заметности отдельных частей конструкции. Новые подводные лодки проекта 667бдрм Дельфин по расчетным данным должны были лишить преимущества американцев в области ударных стратегических вооружений.
Помимо этого, новая субмарина получила новый корпус, поверхность которого была покрыта специальным изоляционным материалом. В корпусе появилась дополнительная конструкция — длинный горб, протянувшийся на весь корпус позади рубки. Этот элемент стал фирменной фишкой отечественных ракетоносцев, отличавший их от всех существующих кораблей этого класса. В этой части корпуса размещались 16 баллистический межконтинентальных ракет дальностью свыше 8 тыс. км.

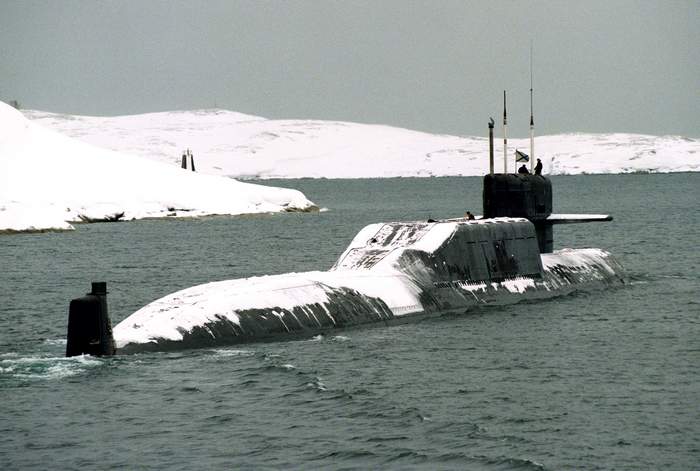

Первый корабль проекта 667БДРМ, получивший название К-51, был заложен в 1981 года на верфи Северодвинского машиностроительного завода. Строительство лодки велось три года. Зимой 1984 года лодка была спущена на воду, а в декабре того же года корабль вошел в состав ВМФ Советского Союза. Корабль поражал своими размерами и внешним видом, напоминавшим огромное горбатое морское животное. Огромная сигара имела длину 167 метров и водоизмещение свыше 10 тыс. тонн. Еще в момент постройки советскому ракетоносцу на Западе присвоили код «Delta IV», отнеся корабль к разряду подводных ракетоносцев с огромной боевой мощью.
Вслед за головной лодкой в строй вошли еще 6 однотипных субмарин. В период с 1984 года по декабрь 1990 года Советский Союз обзавелся целой флотилией сильнейших подводных кораблей, ставших важнейшим элементом ракетно-ядерного щита страны. После развала Советского Союза на эти корабли выпала доля стать основными элементами морской компоненты ядерной триады Российской Федерации. Шесть кораблей, пройдя в определенное время профилактический и капитальный ремонт, находятся на сегодняшний день в строю и несут боевое дежурство. Корабли входят в состав 31-1 дивизии подводных лодок и базируются на ВМБ Гаджиево. Одна субмарина К-64, получившая в последствие номер БС-64, была переоборудована в носитель малых подводных лодок.
Несмотря на то, что самый первый корабль проекта 667БДРМ, лодка К-51 «Верхотурье» была спущена на воду более 30 лет назад, субмарина сегодня находится в полной боевой готовности. После капитального ремонта, проведенного на заводе «Звездочка», обновленная и модернизированная субмарина в конце 2012 года вернулась в строй. Ее более молодые сестры, подводные лодки К-114 «Тула» и К-117 «Брянск» ранее прошли средний ремонт и находятся сейчас на боевом дежурстве.
Особенности проекта 667БДРМ
Российский ВМФ в виде подлодок проекта 667БДРМ получил хорошее наследство. Благодаря своей конструкции, субмарины оказались живучими. Несколько серьезных аварий, которые сопутствовали боевой службе кораблей, были достаточно быстро устранены. К тому же сама конструкция лодки позволяла без особых конструктивных изменений проводить ее модернизацию в соответствии с техническими требованиями, предъявляемыми новыми видами вооружений. Основная причина такой универсальности — высокие конструктивные характеристики кораблей, вобравшие в себя все самое лучшее, чего сумели достичь отечественные корабелы за годы постройки кораблей подобного класса.
Ряд технических решений, используемых в конструкции субмарины, можно сравнить с технологиями космических программ. Чего только стоит система подавления шумов подводного корабля. По этим характеристикам советские, а теперь и российские подводные ракетоносцы, считаются самыми малошумными. Во время несения боевого дежурства отследить местоположение корабля практически невозможно. Еще в процессе конструирования основным районом действия новых кораблей были определены полярные области нашей планеты. Действуя на границе кромки ледяного панциря и чистой воды, советские субмарины могли долгое время находиться вне зоны досягаемости гидролокаторов кораблей ВМС США и стран НАТО. Обнаружение отечественных ракетоносцев класса Delta IV становилось для вероятного противника большой проблемой.
Действуя в прибрежных районах и находясь под постоянным прикрытием надводных сил флота, лодки проекта 667БДРМ становится практически неуязвимыми. В таких условиях территория потенциального противника становилась беззащитной от ответного ракетно-ядерного удара.
Следует отметить, что ракетные крейсера проекта 667БДРМ стали первыми отечественными лодками, с которых осуществлялся полноценный ракетный залп всего боекомплекта, находящегося на борту. Несмотря на неудачу, подготовительные мероприятия и последующие действия по ликвидации аварийной обстановки легли в основу целой программы совершенства живучести подводного корабля.
Рассматривая проект в целом, следует отметить особенности конструкции лодки. Главная деталь – увеличенная высота ограждения ракетных шахт. Это было сделано ввиду последующей установки на боевые суда баллистических жидкостно-топливных ракет Р-29РМ. Трехступенчатая ракета достигала высоты 14,8 метров при массе свыше 40 тонн. На субмарине было установлено 16 таких ракет с двумя вариантами оснащения боеголовки – десятиблочной и четырехблочной.
В связи с увеличившимися размерами ракетного вооружения, потребовалось увеличить измерения прочного корпуса. Легкий вариант получил новые обводы и конфигурацию в районе 1-3 отсеков. В связи с высокими требованиями по шумности корабля, в ряде его отсеков были установлены специальные устройства – звукопоглотители и виброкомпенсаторы. Сталь, используемая в конструкции легкого и прочного корпуса, позволяла субмарине опускаться на рабочую глубину 400 метров. Предельно допустимая глубина погружения корабля составляла 650 метров.
Энергетическая установка на субмаринах проекта 667БДРМ была представлена двумя ядерными реакторами марки ВМ-4СГ, которые обладают суммарной мощностью 180 МВт. Оба ядерных реактора приводят в действие основную газо-энергетическую турбинную установку мощностью 60 тыс. л/с. Подводный корабль приводился в движение двумя пятилопастными винтами, сообщавшими кораблю подводную и надводную скорость 24 и 14 узлов соответственно.
Для энергообеспечения корабля в автономном режиме на лодке были установлены два дизельных генератора и два турбогенератора, обеспечивающие электроэнергией системы жизнеобеспечения корабля и движения малых ходом.
Заслуживает внимания внутренняя компоновка корабля, в которой постарались учесть все аспекты повышения уровня комфорта для экипажа субмарины. На лодках этого типа появились сауны, солярий и спортивные и тренажерные залы. Качественно изменилась система регенерации воздуха, позволяющая поддерживать безопасный химический состав воздуха во внутренних помещениях субмарины.
Система вооружений
Говорить много о главном оружии кораблей проекта 667БДРМ не приходится. Сегодня все шесть кораблей, находящиеся в составе российского флота переоборудованы под новые модернизированные модификации баллистических ракет Р-29РМУ2 и Р-29РМУ2.1 типа «лайнер». Количество ракет осталось прежним — 16 шт., однако все боевые части имеют четыре боевых блока. Ракетный комплекс Д-9РМ, которыми оснащаются российские ракетоносцы проекта 667БДРМ, считается за океаном одним из самых мощных ракетно-ядерных систем. Ракетный залп может осуществляться из подводного положения корабля на глубине до 55 метров.
В качестве тактического оружия, лодки оборудованы минно-торпедными комплексом, состоящим из 4-х торпедных аппаратов калибра 533 мм. Лодка может вести огонь всем существующим на сегодняшний момент торпедным оружием, включая ракето-торпеды. Запас торпед составляет 12 шт. Управление огромным кораблем осуществляется через центр БИУС «Омнибус-БДРМ». Через этот комплекс осуществляется обработка поступающей информации о целях и условиях для маневрирования и последующего боевого применения средств вооружения корабля. Серьезным преимуществом, которым обладают модернизированные лодки проекта 667БДРМ, является наличие нового гидроакустического комплекса «Скат». Новый ГАК оснащается крупногабаритной антенной, защищенной стеклопластиковым обтекателем.
Противовоздушная оборона корабля возложена на зенитно-ракетные комплексы 9К310, находящиеся в распоряжении членов экипажа. Управление кораблем осуществляет экипаж из 140 человек.
Ближайшее будущее корабля
Исходя из потребности российского ВМФ, иметь в строю до 10 боеспособных подводных ракетоносцев, на самом высоком уровне принято решение о поддержании кораблей проекта 667БДРМ в высокой степени технической готовности. Техническое состояние всех шести кораблей, находящихся в составе 31-й дивизии, на данный момент удовлетворительное. Самый новый из всех ракетоносцев этого проекта — подводная лодка К-18 «Карелия» — прошла в 2010 году капитальный ремонт. По предварительным данным срок службы корабля продлен еще на 10 лет. Аналогичные мероприятия коснулись и других субмарин проекта 667БДРМ. Предполагается, что вся дивизия в полном составе сможет достойно нести боевое дежурство до 2025 года.
Помимо несения боевого дежурства, российские подводные лодки в целях поддержания боеготовности на высоком уровне, участвуют в запуске коммерческих грузов в рамках освоения космических программ. Для запуска искусственных спутников используются ракеты Р-29РМ. Благодаря таким программам, удается не только поддерживать ракетный комплекс на должном уровне, но и осуществлять мониторинг всех систем корабля.
Перспективы российских подводных ракетоносцев на сегодняшний день выглядят не совсем радужно. Остро встает вопрос об обеспечении технической базы действующих кораблей, ресурс которых естественным образом подходит к концу. В планах командования ВМФ по модернизации отечественного флота, подводные лодки проекта 667БДРМ занимают сегодня важное место. Именно они должны обеспечить обороноспособность страны на переходный период до тех пор, пока в строй не войдут новые подводные лодки, пока не закончится модернизация субмарин других классов.
<<Дельфин>>
Исторические данные
Общие данные
Энергетическая установка
Вооружение
«Дельфин», Миноносец № 150 - российская подводная лодка начала XX века, спроектированная И. Г. Бубновым,из официально зачисленных в списки кораблей Российского флота первая подводная лодка. В 1903-1904 годах «Дельфин» проходил испытания на Балтике и достраивался, служил для подготовки первых русских подводников. для последующих типов русских подводных лодок корабль послужил основой. Во Владивосток был перевезён по железной дороге в конце 1904 года. За время Русско-Японской войны 17 дней провёл в море, в том числе продолжительностью 8 суток совершил боевой поход. В Мурманск перевезён в июне 1916 года, исключён из списков кораблей в августе 1917 года, корпус «Дельфина» был разделан на металл в 1920-х годах.
История проектирования и строительства
Выдача задания
По старому стилю Морское ведомство организовало комиссию для разработки проекта подводной лодки 19 декабря 1900. Главным инспектором кораблестроения Н. Е. Кутейниковым в состав комиссии были включены старший помощник судостроителя Иван Григорьевич Бубнов (по кораблестроению); старший инженер-механик Иван Семенович Горюнов (по механике); лейтенант Михаил Николаевич Беклемишев (по электротехнике). Поставленная задача предусматривала изучение имеющихся зарубежных данных о строительстве полуподводных миноносцев, проектирование и постройка погружающегося судна для береговой обороны.Проект должен быть подготовлен к марту-апрелю 1901 года и должен рассмотрен на заседании Морского Технического Комитета в мае того же года.
Проектирование
Над проектом «миноносца № 113» велись работы в Опытовом судостроительном бассейне и имели статус особо секретных.Размеры лодки были по возможности уменьшены для сокращения расходов на строительство. с двойным запасом прочности глубина погружения была назначена в 50 метров. Для обеспечения лучшей обтекаемости при сохранении минимальных размеров и массы была выбрана однокорпусная конструкция веретенообразной формы. В качестве двигателя надводного хода И. С. Горюнов предложил дизель, однако подходящие по габаритам модели в производстве отсутствовали, поэтому был выбран бензиновый двигатель, заказанный в апреле 1901 года фирме «Даймлер», Штутгарт, единственной взявшейся изготовить его в течение всего 8 месяцев. И. Г. Бубнов доложил МТК о завершении проектирования в мае 1901 года, 3 июня состоялось заседание МТК, на котором проект был признан «настолько разработанным по корпусу, что к постройке можно приступать безотлагательно…». При этом проектирование различных механизмов ещё не было завершено.
Строительство
5 июля было подписано распоряжение о постройке, Проектная комиссия была преобразована в Строительную комиссию в том же составе. Балтийскому заводу в Санкт-Петербурге был выдан заказ на постройку корпуса, Бубнов был назначен главным строителем.В конструкторском бюро Балтийского завода составлялись рабочие чертежи. Рядом с большим эллингом был заложен «Миноносец № 113» на специально оборудованном стапеле в июле 1901 года. С Путиловского завода были поставлены Листовая и профильная сталь,Обуховский сталелитейный завод изготовил воздушные баллоны. Во Франции заказали Электромоторы («Сотерн-Гарле») и аккумуляторные батареи.
В конце июля 1901 года М. Н. Беклемишев отправился в командировку на верфи Холланда в США для ознакомления со строящимися лодками. В сентябре ему было выдано разрешение на осмотр субмарины «Fulton», ещё находящейся в достройке, а так же на участие в первом пробном погружении. Беклемишев доложил,что по результатам командировки, русский проект сравним по качеству исполнения с зарубежными аналогами, а некоторые российские решения за рубежом аналогов не имеют.
Во время строительства проект был доработан: в средней части корпуса была изготовлена рубка высотой около 70 см с массивным герметичным люком, на крышке которого был установлен клептоскоп, выдвигавшийся на 2 метра. В носу и корме было установлено по небольшой мачте для подъёма флагов.
К февралю 1902 года Беклемишевым путём отбора из числа добровольцев был сформирован Экипаж корабля. Штат экипажа был аналогичен субмаринам Холланда: командир, его помощник и восемь квартирмейстеров: двое рулевых, четверо специалистов минного дела и двое машинистов.
Испытания и достройка
«миноносец № 113» был зачислен в списки флота как «Миноносец № 150» в марте 1902 года. Командиром был назначен М. Н. Беклемишев, его помощником - А. О. Гадд. В ноябре того же года Беклемишев побывал в Штутгарте и участвовал в приёмных испытаниях двигателя надводного хода. Была предпринята попытка поиска альтернатив двигателю Даймлера из-за возникших при этом проблем, для чего Беклемишев посетил и французский завод «Сотерн-Гарле».Но лишь в апреле 1903 года и с условием устранения замечаний,в итоге двигатель фирмы «Даймлер» был принят.
В мае 1903 года «Миноносец № 150» был спущен на воду и начал подготовку к испытаниям на электромоторах.
8 июня 1903 года начались ходовые испытания, была развита скорость в 5 узлов. Во время первого погружения удержать лодку на заданной глубине не удалось и она воткнулась в дно. После успешного всплытия по свидетельству мастерового М. В. Стецюра вышедшие из лодки Бубнов и Беклемишев сняли фуражки, перекрестились и кто-то из них произнёс «Ну, вот, слава Богу, и поплавали под водой…».
Гребной винт был заменён на винт регулируемого шага (по результатам испытаний), увеличили площадь горизонтальных рулей. О результатах испытаний Бубнов 21 июня подал рапорт главному инспектору кораблестроения, на котором инспектор сделал пометку: «К сведению гг. сочленов и к делу. Начало сделано прекрасное» Н.Кутейников.
4 июля-9 августа на миноносец были установлены бензиновый двигатель надводного хода, рулевой мотор,дополнительная осушительная помпа, противовесом был оборудован рубочный люк. корабль вышел на ходовые испытания под бензиновым двигателем 11 августа, а в результате чего сразу же была установлена необходимость переделки или замены гребного винта.«Миноносец № 150» был отнесён к судам III ранга и вошёл в состав Балтийского флота 7 октября.
ходовые испытания были окончены 14 октября, «миноносец № 150» был поставлен на суше на территории Балтийского завода для зимовки. Во время зимнего периода доработки как корпуса, так и механизмов корабля продолжались.
История службы
Балтика
«Миноносец № 150» получил наименование «Дельфин» 31 мая 1904 года. Во время занятий с экипажем по погружению из-за несвоевременного закрытия рубочного люка и неадекватного поведения экипажа на поступление через него воды (паника) 16 июня 1904 года, у западной стенки Балтийского завода лодка затонула. Из 36 человек спастись смогли 24. Авария произошла из-за особенностей конструкции. При заполнении балластных цистерн воздух из них стравливался внутрь лодки и поэтому люк нужно было закрывать в последний момент перед уходом судна под воду. лодка поднята 18 июня и после ремонта отправлена во Владивосток для участия в Русско-японской войне 15 ноября.
Тихий океан
28 февраля 1905 года состоялся первый выход в море. Командовал лодкой Георгий Степанович Завойко (1875-1906), внук адмирала В. С. Завойко.
Вместе с подводными лодками «Касатка» и «Сом», «Дельфин» неоднократно принимал участие в боевом патрулировании в районе бухты Преображения, но с японскими кораблями встреч не было.
5 мая для проведения ремонтных работ на лодке производили вентиляцию (для удаления паров бензина), лодка затонула из-за произошедшего взрыва (погиб один человек). И при следующем подъеме лодки произошёл взрыв гремучих газов и эти взрывы повторялись.Уже после окончания Русско-Японской войны капитальный ремонт лодки закончился,в конце 1905 года. 9 декабря 1914 года при зарядке АБ с транспорта «Ксения» на лодке произошёл взрыв. лодка была в составе отряда подводных лодок Сибирской флотилии до мая 1916 года. подводную лодку отправили из Владивостока в Вологду по железной дороге 22 мая, перегрузили на баржу и доставили в Александровск (Полярный).
Север
26 апреля 1917 года из-за небрежного несения вахты при стоянке в порту во время шторма ударами о ПЛ № 1 расшатало сальники рулей, через них стала поступать вода, в результате чего «Дельфин» затонул. 8 августа Морской штаб принял решение лодки не восстанавливать и 10 августа их сдали порту.
Командиры
30 сентября 1902 - 3 сентября 1904 - Беклемишев 3-й Михаил Николаевич 16 июня 1906 - Черкасов Анатолий Нилович (вр. и. о.) - погиб во время аварии на Неве. 3 сентября - 15 октября 1904 - фон Липгарт Роман Эрнестович 15 октября 1904 - 10 марта 1906 - Завойко Георгий Степанович 10 декабря 1905 - 1 марта 1906 - Желтухин Николай Фёдорович 1 марта - 3 октября 1906 - Петров Сергей Николаевич (вр. и. о.) конец 1906 - февраль 1907 - Домерщиков Михаил Михайлович февраль 1907 - 2 мая 1910 - Дудкин 1-й Василий Федотович 15 марта 1910 - 22 апреля 1913 - Проффен Егор Егорович апрель 1913 - ноябрь 1913 - Игнатов Н. А. (вр. и. о.) 18 ноября 1913 - 13 июля 1915 - Леман 2-й Николай Модестович 27 января 1915 - 01 января 1916 - фон Дрейер Дмитрий Александрович (вр. и. о.) 4 апреля 1916 - август 1917 - Ломан 5-й М. В.Конструкция
Корпус
Конструкция лодки - однокорпусная. Прочный корпус выполнен веретенообразным, изготовлен из высокопрочной никелевой стали толщиной 8 мм, рассчитан на глубину погружения 50 метров с двойным запасом прочности. 32 наружных шпангоута Z-образного профиля составлялись из двух половин, соединявшихся кузнечной сваркой, усиленной клепаной накладкой. Корпус клёпаный, круглый в сечении по всей длине, снаружи покрыт двумя слоями брусков лиственницы, обшитых сверху тонким оцинкованным железом. Оконечности, занимаемые цистернами главного балласта, были выполнены менее прочными.
Система погружения и всплытия
Три цистерны главного балласта служили для погружения. в носовой оконечности находилась цистерна «Чёрная», под входным люком средняя цистерна имела цилиндрическую форму и размещалась в центральной части корпуса, кормовую оконечность занимала «Красная» цистерна. Принятие главного балласта осуществлялось самотёком через кингстоны, при этом вентиляция цистерн была выведена внутрь корпуса, вследствие чего при погружении верхний рубочный люк приходилось держать открытым для стравливания излишков давления и закрывать в последний момент. Время погружения первоначально составляло 15 минут.
Из электрической поршневой трюмной помпы и малой ручной помпы состояла Система осушения.
Дифферентовка осуществлялась при помощи двух дифферентных цистерн, «синей» в кормовой и «белой» в носовой части, соединённых трубопроводами. Эти цистерны соседствовали с ЦГБ, но входили в прочный корпус.Осушительными насосами производилось перекачивание воды между дифферентными цистернами.
сжатым воздухом осуществлялось продувание цистерн, запас которого располагался в шести баллонах общим объёмом 1 м³ под давлением 100 кгс/см². Из шести баллонов два предназначались для пуска торпед. электрический компрессор «Elwell et Leytrig» был предусмотрен для пополнения запасов сжатого воздуха, заполнявший баллоны за 4 часа.
Силовая установка
Надводный ход обеспечивался одним шестицилиндровым однорядным бензиновым двигателем номинальной мощностью 300 л.с. при 600 оборотах в минуту.В двух побортных цистернах хранился запас топлива, располагавшихся вблизи двигателя, а также мог приниматься в два отделения «Красной» балластной цистерны. Общий запас бензина достигал 5,3 т.
Соосно бензиновому двигателю в корму от него размещался гребной электромотор для подводного хода. Он имел мощность 120 л.с. при 300 оборотах в минуту и соединялся с бензомотором через кулачковую муфту. С общего для двигателей вала крутящий момент передавался на гребной вал посредством зубчатой передачи с понижением частоты вращения в 4 раза.
в носовой части лодки на специальных стеллажах располагались электробатареи. По проекту предусматривалось 50 элементов общей ёмкостью 5000 А·ч, однако фактически было установлено 64 элемента суммарной ёмкостью 3600 А·ч.
В режиме зарядки батарей электромотор вращался бензиновым двигателем и выступал в роли электрогенератора. Между зубчатой передачей и электродвигателем располагалась малая муфта, при размыкании которой была возможна зарядка батарей без движения лодки. Зарядка осуществлялась при напряжении 120-140 В, током в 300-550 А и занимала до 10 часов.
Размещение экипажа
Из-за всемерного удешевления конструкции и небольшого водоизмещения корабль получился очень тесным, а условия обитания экипажа были далеко не первостепенной задачей. Деревянные щиты, закрывающие аккумуляторы, могли служить местом отдыха экипажа. В носовой части находились три электрические розетки для подключения переносной электроплиты и электрических чайника, кофейника, молочника. Плита служила в основном для подогрева консервированной пищи. Питьевая вода хранилась в особой цистерне ёмкостью 20 вёдер. У средней цистерны размещались офицеры, там для них были предусмотрены два диванчика, небольшой стол, шкафчик для посуды. На отдельных боевых постах стояли табуреты.
Вооружение
Основным вооружением были два наружных решётчатых торпедных аппарата системы Джевецкого с двумя торпедами Уайтхеда образца 1898 года калибра 380 мм и дальностью хода 8 кабельтов. Аппараты размещались побортно, были направлены по курсу движения и находились ближе к кормовой оконечности лодки. Управление аппаратами осуществлялось изнутри прочного корпуса при помощи специальных приводов.
Литература
Рассол И. Р. Подводная лодка «Дельфин». - СПб.: «Гангут», 2000. - 50 с. - (Корабли отечества). - ISBN 5-85875-054-0 . Рассол И. Р. «Дельфин», первенец подводного флота России. - СПб.: «Галея принт», 2009. - 64 с. Лавров В. Н. Первые российские подводные плаватели. - СПб.: «Судостроение», 2006. - 216 с. - ISBN 5-7355-0686-2 . Афонин Н. Н. «Дельфин» - первая русская боевая лодка // Судостроение. - Л., 1990. - В. 2. - С. 53-57.Рассмотрев публикации в американских журналах и полагаясь на опытность русских инженеров-кораблестроителей, морское ведомство 19 декабря 1900 г. создало комиссию для проектирования подводных судов в составе:
Старший помощник судостроителя Иван Григорьевич Бубнов
- старший инженер-механик Иван Семенович Горюнов
- лейтенант Михаил Николаевич Беклемишев
Комиссия, получившая отдельную секретную комнату в помещении Опытового судостроительного бассейна, приступила к работе и 3 мая 1901 года представила проект "миноносца № 113" (класса подводных лодок в Военно-морском флоте России еще не существовало). 5 июля проект был утвержден, а несколько дней спустя Санкт-Петербургскому Балтийскому заводу уже был выдан заказ на постройку. Строителем "миноносца № 113" назначили И.Г. Бубнова.
В основу создания подводной лодки были положены следующие соображения:
1. Принцип наименьших затрат, исходя из которого водоизмещение подводной лодки должно было быть минимальным.
2. Надводная скорость лодки должна быть достаточной для нападения на суда, проходящие мимо нее, либо стоящие на якоре, либо двигающиеся у входа в гавань малым ходом.
Подлинный чертеж подводной лодки "Дельфин"
Составление рабочих чертежей было поручено (под руководством комиссии) конструкторскому бюро Балтийского завода, которое несколько позже было преобразовано в отдел подводного плавания ("Подпла"). Сменив последовательно ряд названий и претерпев многочисленные преобразования, это старейшее подводное бюро существует и в настоящее время - это Центральное конструкторское бюро морской техники "Рубин".
Комиссия была привлечена в "Подпла" к разработке деталей и руководству при постройке лодки. Инженер-механик И.С. Горюнов не смог более принимать участие в работах и его сменил инженер-механик Долголенко.
Общество Путиловского завода поставило листовую и профильную сталь, Обуховский сталелитейный завод - воздушные баллоны, основное корабельное оборудование изготавливал сам Балтийский завод. Бензиновый мотор, конструкции русского по происхождению инженера Луцкого, заказали фирме Даймлер, где он работал главным инженером (с его же помощью М.Н. Беклемишев побывал в США на одной из подводных лодок фирмы Holland). Аккумуляторы и электромоторы заказали во Франции.
Подлинный чертеж. Сечение по мидельшпангоуту
Клепаный корпус имел в сечении круглую форму по всей длине, его подкрепляли 32 наружных шпангоута и 8 внутренних стрингеров по пазам обшивки. Наружные шпангоуты составлялись из двух половин, соединявшихся посредством кузнечной сварки, усиливавшейся клепаной накладкой. Поперечных водонепроницаемых переборок и отсеков предусмотрено не было.
Снаружи прочный корпус был обшит досками из лиственницы, в районе миделя была приклепана прочная цилиндрическая рубка, имевшая входной люк с крышкой, в носовой части корпуса располагался прямоугольный люк для погрузки аккумуляторов и другого оборудования.
Цистерны главного балласта располагались в оконечностях подводной лодки. Рулевое устройство состояло из вертикального и трех пар горизонтальных рулей, причем средние горизонтальные рули использовались для гашения остаточной положительной плавучести и обычно перекладывались на постоянный угол. Вооружение состояло из двух наружных (решетчатых) аппаратов Джевецкого и двух торпед образца 1898 года.
Предполагалось, что после испытаний подводной лодки будет рассмотрена возможность увеличения количества торпедных аппаратов Джевецкого до четырех.
Миноносец № 150
В марте 1902 года "миноносец № 113" был зачислен в списки флота как "миноносец № 150".
В мае 1903 года подводная лодка была спущена на воду и в октябре этого же года были закончены ходовые испытания. Дату окончания испытаний 14 октября 1903 года можно считать днем рождения подводных сил России. Назначенный ее командиром М.Н. Беклемишев докладывал:
- возможность подводного плавания при скорости 5 узлов обеспечивается с точностью до 1 фута;
- скорость по поверхности 8,5 узлов можно увеличить установкой винта с поворотными лопастями;
- практическая дальность плавания под электромотором определилась в 60 миль при скорости 5,2 узла, причем в течение 4-х дней производилась варка свежей пищи, вентиляция и освещение;
- возможность заряжания аккумуляторов от мотора практически проверена много раз;
- не только командование, но даже несколько человек мастеровых, работающих на лодке, переносят подводное плавание спокойно...

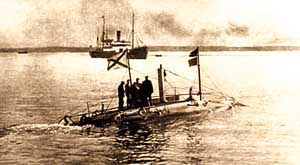

Подводная лодка "Дельфин"
До 11 марта 1906 года подводные лодки России числились в классе миноносцев, 31 мая 1904 года всем русским подводным лодкам-миноносцам по Высочайшему повелению были присвоены имена и "миноносец № 150" стал называться "Дельфин".
Надо отдать должное тщательности, с которой Беклемишев подбирал экипаж для "Дельфина", - он выбирал "людей технически образованных, здорового сложения, хорошего поведения, некурящих" , а также желающих служить на этой подводной лодке.
Первая и до осени 1904 года единственная русская подводная лодка "Дельфин" стала школьным классом, через который проходили офицеры и матросы, выразившие желание служить на подводных лодках.

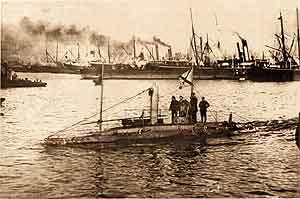

"Дельфин" у стенки Балтийского завода
16 июня 1904 года производились очередные занятия с подводниками у западной стенки Балтийского завода. Временно исполняющий обязанности командира лейтенант Черкасов, 2 офицера и 33 человека команды должны были пробыть 3 часа в подводном положении на глубине около 7 м (22 фут).
В конструкции "Дельфина" имелись недоработки. При погружении воздух, вытесняемый из лодки, стравливался через рубочный люк. Командир лодки держал крышку наготове и определял на глаз момент, когда пора ее захлопывать. После команды "наполнить цистерны" Черкасов опоздал с задраиванием люка. Из-за его ошибки лодка ушла под воду с незакрытым люком и затонула. Один из испугавшихся членов команды бросился вверх через полузакрытый люк, застрял в нем, чем увеличил поступление воды. Попытка продуть цистерны не привела к всплытию, т.к. лодка уже почти полностью заполнилась водой. 2 офицера и 10 человек команды сумели открыть люк и выплыть из лодки. Лейтенант Черкасов и 23 нижних чина погибли. Все спасенные матросы изъявили желание продолжить службу в подплаве.
18 июня к затонувшей подводной лодке был подведен подъемный кран и лодка была поднята. После ремонта 15 ноября 1904 года подводная лодка "Дельфин" была отправлена во Владивосток для участия в русско-японской войне. Первый выход в море (из-за опоздания с присылкой торпед) состоялся 28 февраля 1905 года. "Дельфин" совершил несколько выходов в море, но так и не встретился с японскими кораблями.
5 мая 1905 года на "Дельфине" произошла серьезная авария. Для устранения возникшей накануне неисправности вертикального руля потребовалось вскрытие горловин кормовых бензиновых цистерн. Людей удалили из лодки и начали вентилировать ее переносными вентиляторами. На следующий день лодку продолжали вентилировать под наблюдением двух вахтенных. На борту остались рулевой Соткин и машинный машинист Хамченко. Они еще раз получили строгий приказ проявлять повышенную осторожность. В 10:20 к подводникам пришел машинный квартирмейстер с одного из крейсеров. Он хотел перейти на службу к подводникам и ему интересно было узнать все подробнее. По случайному совпадению он оказался земляком Хамченко, и это решило все. Они спустились в лодку, а через 20 секунд грянул взрыв. Наверх смог выскочить только полуобгоревший Хамченко. Из люка повалил густой черный дым и, хотя в порт прибыло все начальство, никто ничего сделать не мог. Последовал второй взрыв, после которого лодка затонула (впоследствии было обнаружено, что в районе кормовых бензиновых цистерн было выбито 29 заклепок прочного корпуса). "Дельфин" медленно погрузился кормой вперед в воду на глубину 14 м. Вероятной причиной взрыва могла послужить искра от включения рубильника для освещения лодки.
При подъеме лодки произошел взрыв гремучих газов; лодку притопили, при следующих подъемах взрывы повторились 5 раз. Капитальный ремонт закончился лишь в конце года после окончания войны.
9 декабря 1914 года на подводной лодке "Дельфин" произошел еще один взрыв при зарядке аккумуляторов с транспорта "Ксения". Причиной взрыва посчитали искру между электролампочкой и патроном, возникшую при задевании электрика шапкой за лампочку.
До мая 1916 года лодка была в составе отряда подводных лодок Сибирской флотилии (так назывались в то время морские силы России на Дальнем Востоке).
Подводная лодка "Дельфин"
В 1916 году для защиты Кольского залива было решено организовать в Александровске (ныне Мурманск) дивизион подводных лодок особого назначения. В этот отряд должны были войти подводные лодки № 1 и №2 (малые подводные лодки, построенные по проекту 27-В американской фирмы Голланда на Невском заводе, предназначались для защиты морских крепостей), а также "Дельфин" и "Св. Георгий".
23 мая "Дельфин" отправили из Владивостока в Вологду по железной дороге. В Вологде перегрузили на баржу, в которой доставили до Архангельска, откуда на буксире отправили в Александровск.
В ночь на 26 апреля 1917 года "Дельфин" был сильно поврежден штормом - швартовы ослабли, служба неслась небрежно, ударами о подводную лодку № 1 расшатало сальники рулей, и в "Дельфин" поступило большое количество воды. Подводная лодка № 1 затонула.
Учитывая техническое состояние обеих поврежденных лодок, Морской штаб 8 августа 1917 года принял решение лодки не восстанавливать и сдать их к порту, что и было выполнено 10 августа того же года.
